液壓系統電磁換向閥噪聲分析
液壓系統工作使用過程中， 電磁換向閥常出現兩種噪聲，即“嗒、嗒、嗒……”與“嗡、嗡、嗡……”聲，其原因分析和排除如下。
1、原因分析

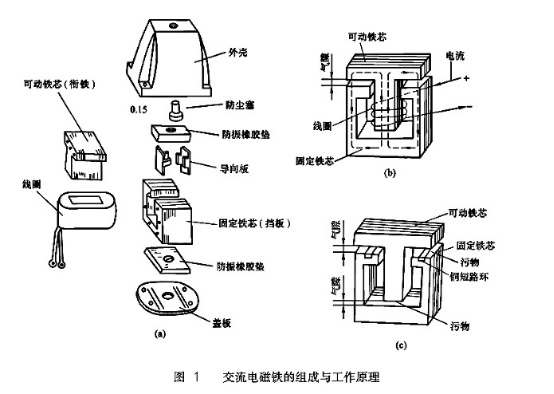

1)電磁鐵本身質量有毛病。交流電磁鐵的零件組成見圖1(a)所示。當缐圈通電時，在可動鐵芯與固定鐵芯之間形成磁路産生吸力，如圖1(b)所示。當導向闆與可動鐵芯因加工裝配不好，或可動鐵芯與固定鐵芯加工有誤，均導緻固定鐵芯與可動鐵芯不能很好的吸合而發叫。
2)可動鐵芯與固定鐵芯之問的氣隙內有脫落的紅丹防銹漆片及其他污物卡住，不能很好的吸合，産生“嗡、嗡、嗡……”氣隙聲，如圖1(c)所示。
3)固定電磁鐵上的銅短路環斷裂，産生電磁聲和振動聲。
4)複位彈簧力過大，超過了電磁鐵吸力，通電時，發出“嗒、嗒、嗒……”的噪聲。
5)閥芯與閥孔因毛刺及配合精度存在問題，摩擦力過大，超過了電磁鐵的吸力，或因污物卡住悶芯，電磁鐵推不動，也常發出“嗡、翁、翁…”的噪聲。
6)推桿過長，使可動鐵芯與固定鐵芯不能很好吸合而保持正常氣隙，而發生噪聲。此時為“嗒、嗒、嗒……”噪聲。
2、故障排除
1)檢查電磁鐵質量和裝配是否良好，發現問題及時解決或更換電磁鐵。
2)檢查可動鐵芯與固定鐵芯之間的氣隙是否有脫落的紅丹防銹漆片及其他污物，要及時清理可動鐵芯與固定鐵芯之間的氣隙內的脫落的紅丹防銹漆片及其他污物。
3)更換新的電磁鐵。
4)更換符合要求的複位彈簧。
5)檢查修磨閥芯與閥孔使其恢複原始精度；檢查清洗污物。
6)適當修磨減短推桿長度。需要注意的是：推桿磨短后可能影響閥芯的??口量，必須綜合考慮，不要磨得過短，以免引起換向不良故障。另外，不同電磁鐵生産廠家的同一型號電磁鐵，要求推桿長度往往不一樣。
T67B系列：
T67B B04 1R02 A1MO T67B-B14-1R01-A1M0
T67BBW系列：
T67BBW B08 B04 2R03 A1M1 VC009 T67BBW B09 B08 2R00
T6C系列：
T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1
T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1
T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1
T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1
T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1
T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1
T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100
T6CC-031-008-1R00-C110
T6CCW系列：
T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017
T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025
T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M
T6CCW-031-031-2R02-C100
T6CH系列：
T6CH29C 022 1R1B 2F0M0 10
T6D系列：
T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1
T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1
T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1
T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1
T6DC系列
T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1
T6DCC系列：
T6DCC-042-031-008-1R00-C100
T6DDC系列：
T6DDC-038-035-022-1R00-C100
T6E系列：
T6E-042-1R00-C1 T6E-062-2R00-B1
T6EC系列：
T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224
T6EC-062-022-1R00-B1-J224
T6ED系列：
T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100
T6ED0500351R01B1
T6EDC系列：
T6EDC-062-035-017-1R00-C100
T7B/T7BS系列：
T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100
T7D/T7DS系列：
T7D/T7DS-035-1R00-A1-M0
T7DB/T7DBS系列：
T7DB/T7DBS-B42-B10-1R00-A100
T7DD/T7DDS系列：
T7DD/T7DDS-B42-B22-1R00-A1-M0
T7E/T7ES系列：
T7E/T7ES-O72-1R00-A1-M0
T7EB/T7EBS系列：
T7EB/T7EBS-042-B12-1R00-A101
T7EDB系列：
T7EDB-062-B28-B10-1R00-A1-00
